3D扫描快速获取大型卡车精准数据

3D扫描快速获取大型卡车精准数据

我国有非常严格的卡车标准,这也直接导致了制造商在生产制造过程中会有诸多的限制,难以突破款式单一的困境。而要想丰富卡车的款式,只能够在国家的标准内,对卡车进行改装、制造。


传统的正向工程,是由工程师构思产品结构,然后进行每个零部件的设计、制造,但这其中会存在误差,只有通过工程师一遍一遍的修改图纸,直到做出合适的零部件,才能完成卡车的装配。显然,这需要耗费大量的资金和时间!

反观逆向工程,通过测量手段获得已下线卡车的精准数据,再对数据进行分析改进,从而在短时间内完成新款卡车的设计制造,速度快、效率高。


因此部分国内的卡车制造商在资金和时间的压力下,选择逆向工程改装、制造卡车。

逆向工程首要工作,就是如何获得精准的数据。而三维扫描的测量速度快、精度高等优点正好满足卡车检测需求。

但是由于卡车的体积非常庞大,普通的三维扫描仪因其性能差、便携性低,无法保证精度,还会耗费大量的时间,因此并不可取。

杭州思看的手持式激光三维扫描仪配合全局摄影测量系统,就能够方便快捷的获取卡车精准的三维数据,快速生成逆向工程所需要的asc数据文件。

解决方案

今天要扫描的这辆卡车的尺寸约为8m*2m*2.5m,体积非常庞大,如果采用单一的手持式三维激光扫描仪来获取数据的话,不但精度上没法保证,而且还会增加扫描的难度,耗费大量的时间。

杭州思看科技采用手持式三维扫描仪HSCAN配合全局摄影测量系统MSCAN一起工作,一次性获取整辆卡车的精准三维数据。

1. 所需仪器及型号

手持式三维激光扫描仪HSCAN+全局摄影测量系统MSCAN

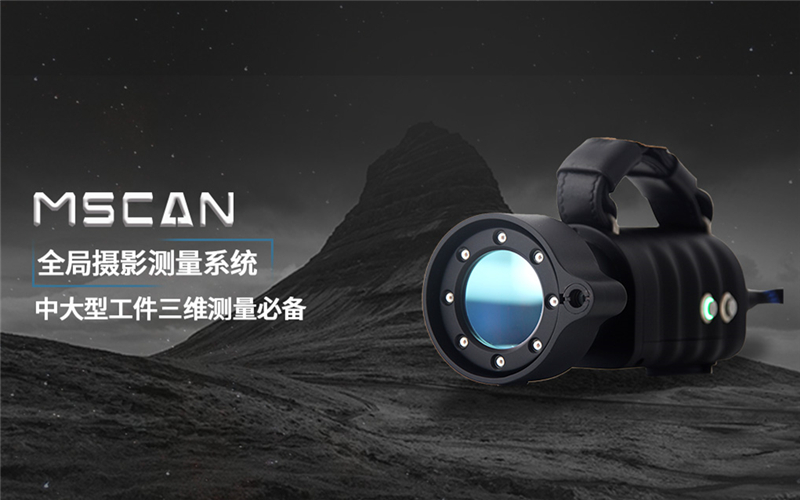

MSCAN摄影测量系统

2. 扫描仪工作时间

三维数据扫描用时:50分钟

数据处理用时:12分钟

扫描过程及结果

贴标记点
贴标记点
贴标记点
贴标记点
MSCAN拍照扫描
MSCAN拍照扫描
三维扫描
三维扫描
获得卡车点云数据
获得卡车点云数据

回顾小结

杭州思看自主研发的全局摄影测量系统MSCAN,与手持式三维扫描仪HSCAN配合,在大工件数据获取方面有很大的优势。

大型卡车体积庞大、数据多样复杂,而杭州思看的解决方案,在短时间内获取了卡车的精准三维数据,为厂家后期逆向工程改装、制造新款卡车提供了强有力的技术支持。

在上面的案例中,由于卡车体型巨大,因此在贴标记点上耗费了大量的时间,那么有没有办法可以缩短时间呢?

当然有!

同样是杭州思看自主研发的AXE三维扫描仪,颠覆中大型物体测量方式,双倍扫描面幅,可将标记点减少一半,大大节省了时间。

AXE三维扫描仪
AXE三维扫描仪
